螺旋板換熱器的螺旋計算方式

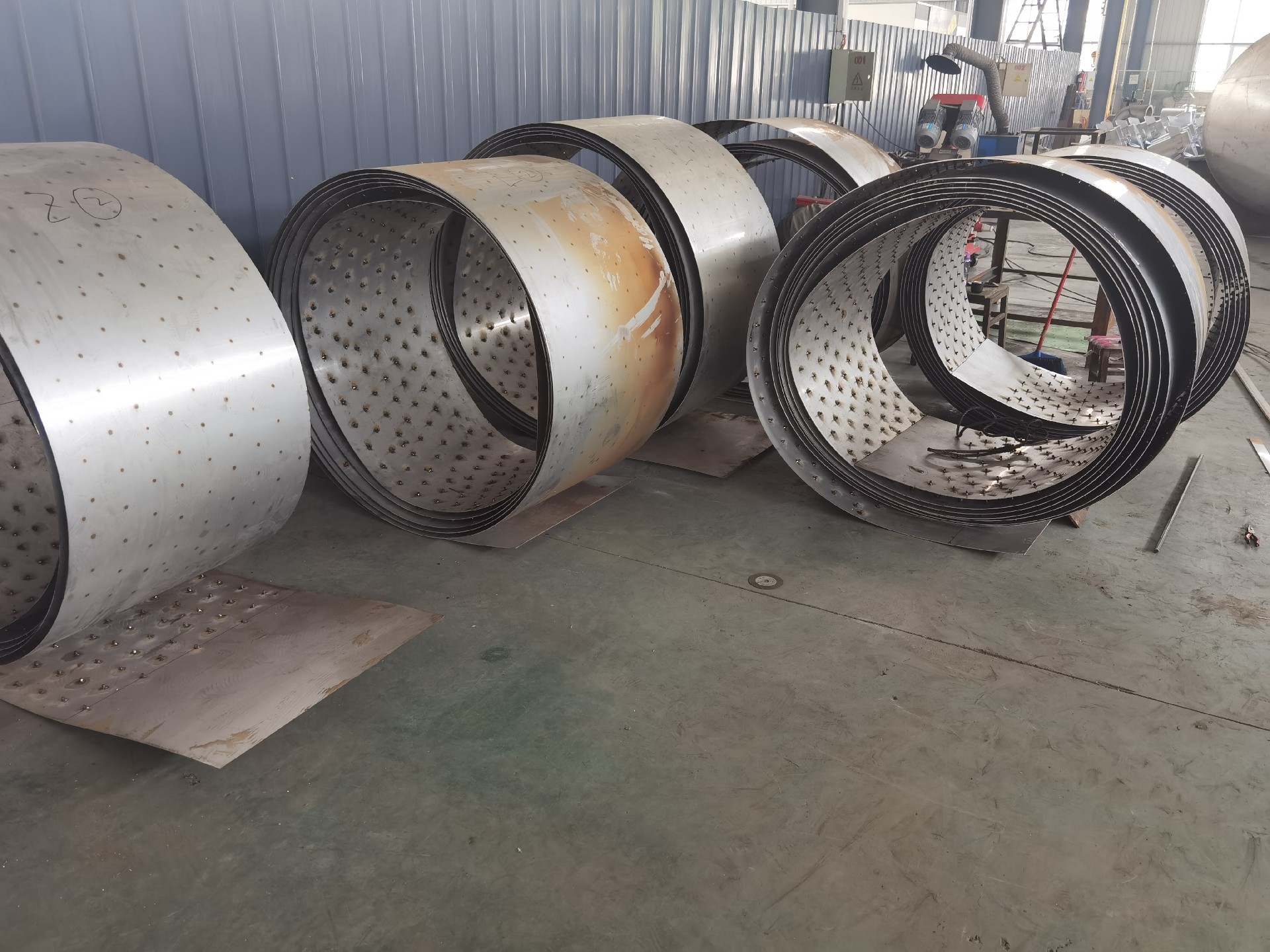

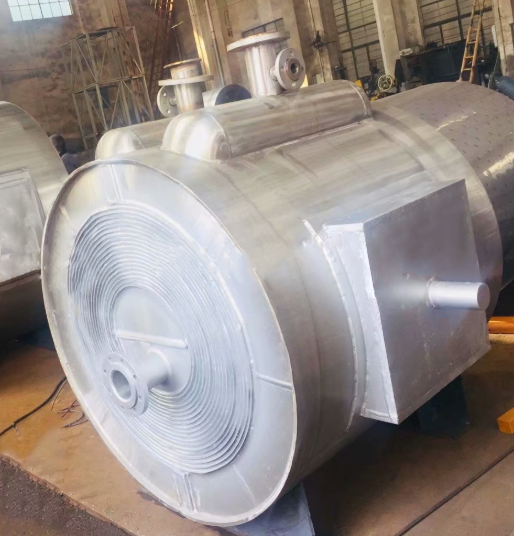

螺旋板換熱器的螺旋計算，螺旋板換熱器通常是由外殼、螺旋體、密封和進出口部件組成；螺旋體是螺旋板換熱器的換熱元件，是用兩張厚度為δ、寬度為B的平行鋼板卷制而成，構成兩條寬度分別為b1、b2的螺旋通道，每條螺旋通道的寬度自始至終都是相等的，稱為等距通道，其長度以Lf表示，螺旋圈數以N表示。

按初始圈的形狀分有半圓形和等距螺旋形兩種，半圓形螺旋體的中心隔板與螺旋板2形成的半圓，與寬度為b2的螺旋通道相通，其直徑為d21，另一個半圓是由螺旋板1和中心隔板構成，與寬度為b1的螺旋通道相通，其直徑為d11=d21+b1-b2，當b1=b2時，兩個初始半圓的直徑是相等的。

螺旋體的大小直接與換熱面積A有關，根據A=2LfBe和Be =B-0 .02求出Lf，進而算出螺旋圈數N(始點繞中點旋轉2π弧度至終點為一圈)，每圈始點至終點的直線距離為螺旋距，以S表示；螺旋體的幾何計算，如螺旋徑向尺寸、螺旋長度、面積和體積的計算，其實就是螺旋計算。
