智能安防甘肅金創與大家一起探討門禁系統與消防、視頻、智能樓宇系統的聯動方式

一、門禁系統喻消防火警系統的聯動

在人流量比較密集的場所，在出現火警、等緊急情況下人員疏散比較困難，尤其這些場所安裝了門禁系統后，這個問題就表現得尤為明顯，平時安全保障的“門神”，此時就成為了人們逃生的重大障礙。因此，門禁系統具備消防火災聯動功能。

消防火災報警系統輸出的信號通常為無源干接點信號，門禁系統與其聯動可以通過兩種方式來實現。

一、對門禁系統控制的電控鎖直接斷電方式。

消防系統可直接外接繼電器（要指出的是，繼電器在沒有火警信號時，線圈應處于斷電狀態，這樣才能延長繼電器的壽命）實現對門禁系統的電控鎖電源進行控制，即繼電器的常開觸點控制220V電源通斷，當發生火災報警時繼電器會及時動作，強行對門禁系統電控鎖電源進行斷電控制（市電及后備電源），以使系統斷電時指定的門能夠自動打開。這種方法的優勢是使用簡單，但控制器沒有接入報警信號，也沒有保存相應的記錄。

第二、門禁系統邏輯判斷聯動（間接聯動）。

消防火災報警系統的報警信號與門禁控制器的聯動擴展端口直接溝通，這種方式可以實現包括消防報警信號輸入、玻璃破碎器報警信號輸入等輸入功能，以及聲光報警器信號輸出、強制電鎖動作輸出等功能。在發生火災時，門禁控制器會接受消防報警系統以繼電器干觸點方式傳輸過來的消防報警信號（消防系統主動發送信號，門禁系統被動接收并執行控制），從而按預制的聯動命令去控制指定的電鎖自動打開或關閉，以方便人員正常疏散，達到逃生目的，同時關閉某些門以阻隔煙火蔓延。

為了進一步強調通道的安全性，防止有人蓄意制造火災信號從而使電鎖自動打開造成逃匿的事故，門禁系統可以設置成多路消防報警信號輸入認證模式，即可設置成當接收到多路消防報警信號時才打開某指定的門（如各層的消防通道門），若僅僅檢測到單路報警信號輸入，則不會對電鎖發出任何動作指令，但通過正常的合法出門流程依然可以將電鎖打開。

二、門禁系統喻視頻監控系統聯動

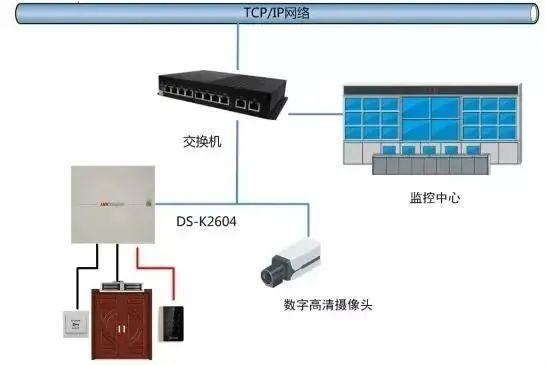

視頻監控是安防系統中比較重要的子系統，也是任何一個大型的公共場所必配的安防設備。門禁系統可配合監控系統攝像頭、矩陣或NVR實現對受控門禁點的圖像抓拍、監視功能。

門禁系統與視頻監控系統的聯動可通過兩種方式來實現：

Array是硬件方式，即采用門禁系統輸出繼電器干觸點給監控系統的矩陣報警輸入模塊和NVR的報警輸入端，以實現對受控門或相關部位的的圖像抓拍和監視功能。這類聯動方式是以往常用的，也是基本的。

第二種是軟件方式，具有支持?jǐn)?shù)字視頻服務器（編碼器）功能的門禁控制器，與數字監控系統同時實現從設備協議層到軟件數據庫層的雙重數據交換功能。還有一種軟件方式，即直接在NVR中的視頻采集卡的SDK寫入門禁管理系統軟件，通過門禁軟件軟件功能項關聯到NVR設備。以上兩種軟件方式各有利弊，前者優點是系統反應速度快，不會存在延時，缺點是視頻資料保存在本地的管理主機中，對主機硬盤的容量要求較高。后者的優點是本地的管理主機不必保存視頻流資料，需要時只是調用遠端NVR中的數據即可，缺點是關聯的視頻會存在1-3秒左右的延時，不能對通道處異常情況之前的視頻進行調用。

門禁系統聯動視頻監控主要可以實現以下三種功能：

1、視頻錄像

其可以關聯到的門禁系統動作包括控制器或子設備被拆除、非法開門、門開超時、脅迫開門、無效卡、刷卡開門、按鈕開門、撤防、布防、各種其它報警狀況等，一旦控制器檢測到如上信號，則會立即啟動視頻監控設備對通道現場的事件進行視頻錄像，記錄時間長短可自由設置（一般都包括事件前、事件中及事件后等的視頻錄像），且管理主機會實時將錄像的信息反映到門禁軟件監控界面上。根據實際需求，視頻錄像資料可保存在本地的管理主機里，也可保存在異地的NVR中。

2、視頻抓拍

與視頻錄像可關聯到的動作一樣，區別是本功能項僅僅將事件進行視頻抓拍，且抓拍到的圖像為事件實時信息。

3、狀態監控

此功能要求門禁系統的管理主機處于開啟狀態（視頻監控系統根據門禁產品的實際功能可處于開啟，也可處于關閉狀態），門禁軟件的實時監控畫面與各通道處的畫面保持一致。操作人員可通過監控畫面對通道現場的狀態進行同步觀察，其功能與NVR的監控功能類似。

三、門禁系統與智能樓宇聯動

門禁系統與智能樓宇的聯動主要是通過門禁控制器上的繼電器，或者系統外接繼電器來實現的，即將樓宇管理系統中所有的開關量動作等效地轉換為門禁系統中的刷卡動作，其實質是刷卡動作關聯到門禁控制器上的繼電器或外部繼電器動作，從而由繼電器輸出開關量信號對樓宇系統中的各項設備進行控制或管理。

門禁系統與樓宇系統的聯動主要體現在以下三方面：

1、與樓宇對講系統的聯動

門禁系統與對講系統的聯動為并項式聯動，這一聯動方式主要是將門禁系統集成到樓宇對講門口機中，實現刷卡進門的功能，二者的相互關聯表現為純硬件方面的連通。

而且這一聯動基本上不存在任何技術難度，只要對講主機中有預留的空間安裝門禁控制板，則可完全實現“對講+門禁”的功能。

2、電梯控制聯動

門禁系統與電梯聯動控制主要實現以下功能：使公共電梯成為業主的專用電梯，可以實現用戶刷卡使用電梯（需要按樓層數字鍵），及用戶刷卡后電梯到達樓宇指定層面（不需要按樓層數字鍵），減少電梯誤操作和空轉，有效減少損耗，減輕電梯維修負擔，節省維修費用。由管理人員進行登記后發放臨時訪問卡或憑被告之持卡人設定的密碼使電梯到達指定的樓層，其功能實現的本質是將電梯按鍵的開關量輸入轉換為門禁控制器上繼電器的開關量輸入，由刷卡這一動作代替按鍵這一動作。

3、能源智能管理

通過門禁管理系統強大的外聯動功能，可實現對辦公環境的能源自動管理。上班時，由刷卡動作自動打開空調和照明設備，下班時由刷卡動作自動關閉空調和照明設備以節約能源，晚上由門禁系統的相關操作自動打開大樓景觀照明設備，早上則自動關閉等，如有需要還可自動聯動控制辦公室其他用電設備，可24小時任意設置，自動循環，時段到分。

這一聯動方式的實現主要是通過上位機管理軟件、控制器內部繼電器或外接繼電器來實現的，原理也是用門禁控制器關聯的繼電器的開關量輸出去控制電氣設備的交流接觸器，通過刷卡、按鈕或其它方式實現對電氣設備的控制。
